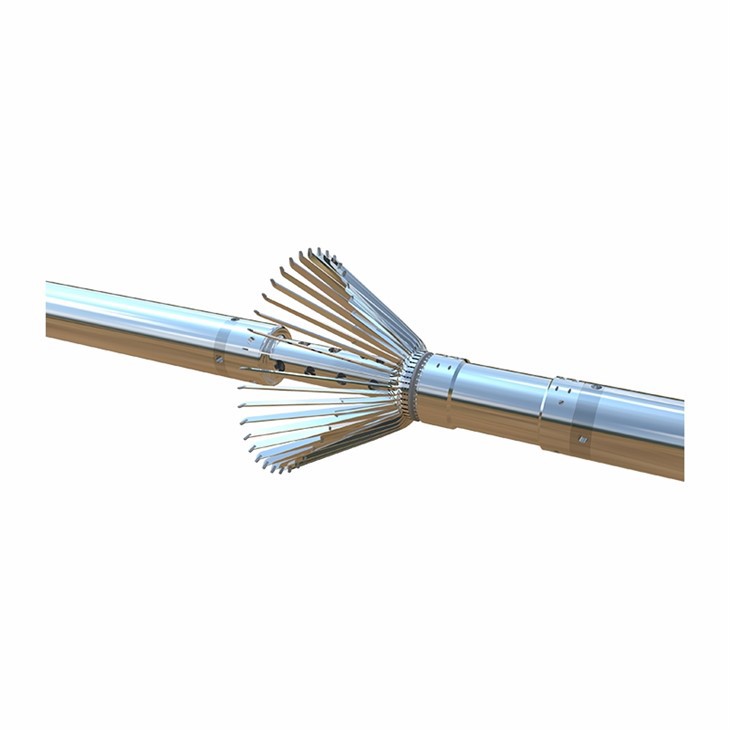

Zouti milti-bram kalib

LaZouti milti-bram kalibse enstriman avanse pou antre nan twou yo ki fèt pou baygwo -mezi rezolisyon nan bwat entèn ak dyamèt tib, pèmèt deteksyon egzat ak quantification nan anomali estriktirèl tankou korozyon, deformation, dekale, mete, ak domaj mekanik. Ki fèt pou operasyon fil ak memwa anrejistreman, zouti sa yo jwe yon wòl enpòtan nan evalyasyon entegrite pi, enspeksyon boîtier, planifikasyon ratrapaj, ak siveyans alontèm pandan tout sik lavi pwi lwil oliv ak gaz.

Avèk configurableplizyè -arm etalajak konsepsyon solid mekanik ak elektrik, Multi-Zouti kalib bra yo delivremezi radial presiki fòme fondasyon pwofil tubulaires 2D ak 3D-otorize enjenyè yo ak done aksyonab ki sipòte entèvansyon pi an sekirite ak pi efikas.

Ki sa ki se yon zouti kalib milti-bra?

Yon boutèy demi lit se yon mezi byen ki anrejistre twou entèn oswa dyamèt tubulaires kòm yon fonksyon pwofondè. Zouti kalib tradisyonèl yo itilize de oswa kat bra pou mezire chanjman dyamèt nan oryantasyon espesifik, ki ka mennen nan reprezantasyon enkonplè nan twou ki pa-sikilè oswa iregilye. Pou simonte limit sa a,Zouti milti-bram kalibdeplwaye etalaj anpil dwèt mezi endepandan (bra) distribye radialman otou kò zouti a pou kaptire yon pwofil kwa-ki pi fin ak pi konplè sou twou anndan an oswa jeyometri bojman an.

Chak bra poukont yo kontakte miray la Echafodaj ak tradui deplasman radial nan yon siyal elektrik. Lè siyal sa yo konbine ak trete, yo pwodui yon kontinyèldyamèt-vs-log pwofondèepi yo ka vizyalize nan fòma 2D oswa 3D, sa ki pèmèt idantifikasyon egzak anomali yo atravè sikonferans tiyo a.

1. Deplwaman milti-bram radial

Kontrèman ak konpa debaz de- oswa kat-bra, desen milti-bra yo anjeneral prezante24, 40, oswa 60 zam endepandan, yo chak ekipe ak gwo -detèktè deplasman presizyon. Bra sa yo pwolonje radialman anba kontwòl prentan oswa fòs mekanik pou kenbe kontak ak sifas entèn tiyo a, kaptire chanjman reyèl nan dyamèt nan plizyè pozisyon azimutal.

Konfigirasyon bra distribiye a asire simetri nan kouvèti mezi, sa ki redwi anpil risk pou move reprezantasyon akòz ovalite twou oswa fòm iregilye - yon defi li te ye nan anrejistreman milti-bra.

2. Logging kontinyèl ak korelasyon pwofondè

Kòm zouti a leve nan yon vitès kontwole, chak bra anrejistre mezi dyamèt nan entèval pwofondè ki konsistan. Konbine akLokalizatè kolye bokal (CCL)oswa pwofondè Indexing, sa a rezilta nan yon trè egzatboutèy kalibki kat pwofil la tubulaires soti nan seri a pwofondè antre. Done yo ka anrejistre an tan reyèl oswa estoke nan memwa pou pòs-kouri telechaje.

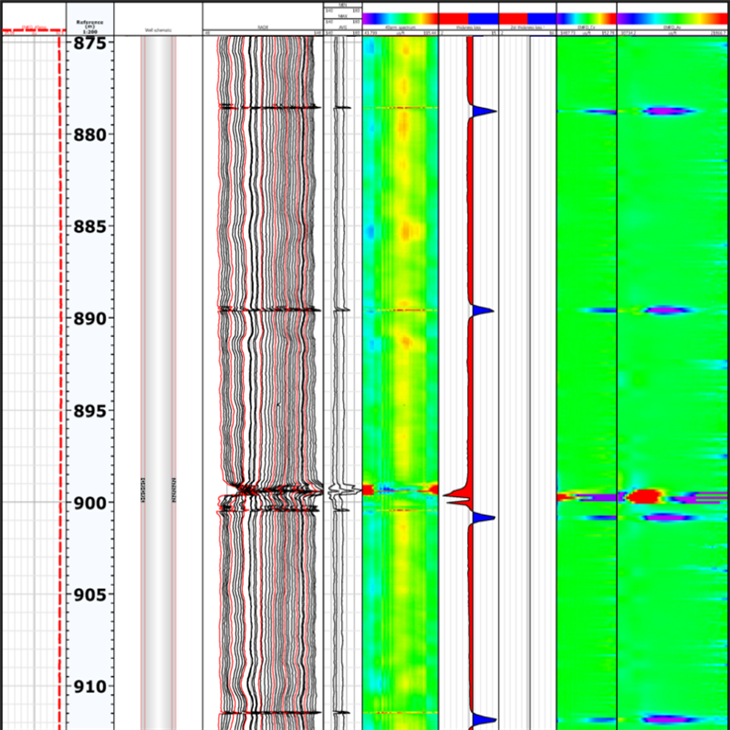

3. Vizyalizasyon Done ak Entèpretasyon

Mezi deplasman bra kri yo trete ak kalibre pou bay sansvalè dyamèt. Lojisyèl entèpretasyon avanse ka prezante rezilta yo tankou:

◆ mòso bwa kalib estanda(dyamèt kont pwofondè)

◆ Des -seksyon transvèsal

◆ kat jeyometri 3D tubulaires

◆ Koulè-vizyalizasyon amelyore

Fòma vizyalizasyon sa yo pèmèt enjenyè yo byen vit lokalize defo estriktirèl yo ak quantifier chanjman nan jeyometri entèn yo, fasilite desizyon enfòme.

Gwo-Rezolisyon Avèk Plizyè-Bam Kouvèti

◆ 24, 40, oswa 60 zam endepandanpran mezi radial alantou sikonferans konplè a.

◆ Amelyore presizyon sou zouti konvansyonèl 2-bra, patikilyèman nan twou iregilye oswa ki pa sikilè.

Konsepsyon Downhole solid

◆ Ki fèt pou kondisyon piman bouk nan twou yo ak tanperati ki wo ak evalyasyon presyon (souvan jiska 175 ºC ak 100 MPa).

◆ Bra di ak konpozan mekanik asire rezistans ak repetibilite.

Mòd Logging memwa

◆ Sipò pouenregistrement memwa downholepèmèt deplwaman fleksib depann sou bezwen operasyonèl ak kapasite mare.

Detèktè oksilyè

◆ Anpil zouti entegre detèktè adisyonèl tankouenklinezon ak azimitpou pèmèt koreksyon pou oryantasyon zouti ak devyasyon byen, amelyore entèpretasyon nan mezi radial.

Modularite ak Entegrasyon

◆ Konstwi pou entegre ak sistèm estanda ak panno pou akizisyon done ak pwosesis workflows san pwoblèm.

◆ Yo kapab konbine avèk lòt teknoloji anrejistreman (pa egzanp, santralize, mèt korozyon) nan yon vwayaj sèl pou jwenn plizyè seri done avèk efikasite.

Zouti Multi-bram kalib sipòte yon pakèt aplikasyon pou evalyasyon fon twou ak entegrite:

Evalyasyon korozyon anvlòp ak tib:Detekte ak quantifier pèt metal entèn akòz korozyon oswa ewozyon - yon endikatè kritik pou kontwole entegrite ak sekirite byen.

Deformation & flambe idantifikasyon:Revele chanjman nan dyamèt entèn ki te koze pa estrès mekanik, koube, oswa tonbe.

Echèl ak pwofil depo:Evalye prezans echèl, parafin, oswa lòt solid ki ka mete restriksyon sou koule epi afekte pèfòmans pwodiksyon an.

Konplete enspeksyon eleman:Evalye pwofil entèn pyès ki nan konpitè fini (packers, revètman, ekran) pou mete ak konfòmite anfòm.

Siveyans tan-:Repete anrejistreman sou tan pèmèt analiz tandans pou pwogresyon korozyon oswa evolisyon deformation, sipòte antretyen prediksyon ak planifikasyon fyab.

Caliper journalisation se yon teknik fondamantal nan enregistrement byen ki dirèkteman mezire boîtier Et forage jeyometri olye de déduire li nan siyal segondè yo. Prensip tradisyonèl kalib depann sou deplasman bra mekanik pou detèmine chanjman dyamèt - yon metodoloji ki teestanda endistri pou dè dekadakòz senplisite li yo, dirèk, ak fyab.

Zouti milti-bram kalib pwolonje prensip sa a lè yo ogmante kantite pwen mezi alantou sikonferans lan, siyifikativman amelyore kouvèti espasyal la, diminye ensètitid ki te koze pa elipsite twou twou a, epi pèmètvrè reprezantasyon jewometriknan sifas entèn tubulaires.

LaZouti milti-bram kalibbay endistri-pwouve, gwo-rezolisyon apèsi sou jeyometri tubulaires nan twou a, sa ki pèmèt operatè yo ak konpayi sèvis yo fè dyagnostik pwoblèm estriktirèl ak konfyans epi planifye entèvansyon ki minimize risk ak maksimize efikasite. Si w ap fè yon chèk entegrite woutin, planifye yon travay ratrapaj, oswa si w ap fè siveyans alontèm, Zouti kalib milti-bra yo delivre.solid, fondasyon done-pou byen entegrite desizyon.
